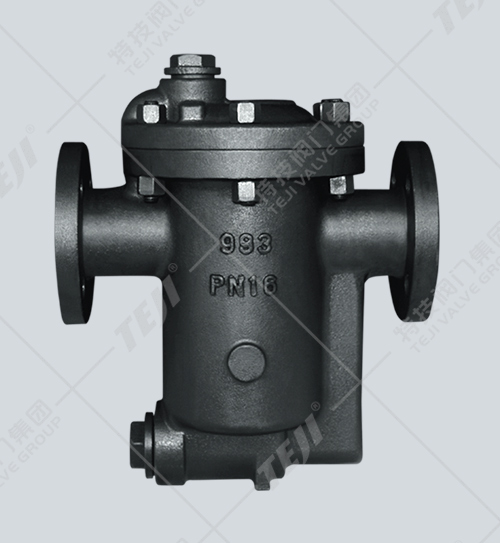

產品概述
倒置桶式蒸汽疏水閥當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有小孔，能自動排空氣，當部份蒸汽從小孔排出，另部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
工作原理
倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
性能參數
| 公稱壓力 | PN16 | PN25 | PN40 |
| 防氣阻功能 | 排氣孔自控 | 排氣孔自控 | 排氣孔自控 |
| PMA最高允許壓力 | 1.6MPa@38℃ | 2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
| TMA最高允許溫度 | 425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
| TMO最高工作溫度 | 425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
主要外形尺寸
產品型號 | 公稱通徑(mm) | 連接方式 | 使用壓力（MPa） | 最高允許溫度 | 外形尺寸 | 重量(kg) | |||
| L | H1 | H2 | W | ||||||
| 980 | 15-20 | 螺紋 | 0.01-1.0 | 350 | 128 | 76 | 70 | 96 | 2.2 |
| 981 | 15-25 | 0.01-1.6 | 350 | 128 | 76 | 100 | 96 | 2.8 | |
| 982 | 15-25 | 0.01-1.6 | 350 | 170 | 96 | 137 | 145 | 7.0 | |
| 983 | 25-32 | 0.01-1.6 | 350 | 202 | 121 | 193 | 180 | 14.0 | |
| 884 | 32-40 | 0.01-1.6 | 350 | 235 | 152 | 212 | 203 | 23.0 | |
| 885 | 32-50 | 0.01-1.6 | 350 | 260 | 232 | 222 | 228 | 26.0 | |
| 816 | 50 | 0.01-1.6 | 350 | 302 | 214 | 242 | 202 | 42.0 | |
| 881F | 15-25 | 法蘭 | 0.01-1.6 | 350 | 195 | 76 | 100 | 96 | 5 |
| 882F | 20-25 | 0.01-1.6 | 350 | 230 | 96 | 137 | 145 | 10 | |
| 883F | 25-32 | 0.01-1.6 | 350 | 270 | 121 | 193 | 180 | 18 | |
| 983F | 40-50 | 0.01-1.6 | 350 | 320 | 121 | 193 | 180 | 18 | |
| 884F | 32-50 | 0.01-1.6 | 350 | 320 | 152 | 212 | 203 | 27 | |
| 885F | 40-50 | 0.01-1.6 | 350 | 350 | 232 | 222 | 228 | 29 | |
| 816F | 65-80 | 0.01-1.6 | 350 | 400 | 214 | 242 | 302 | 45 | |
