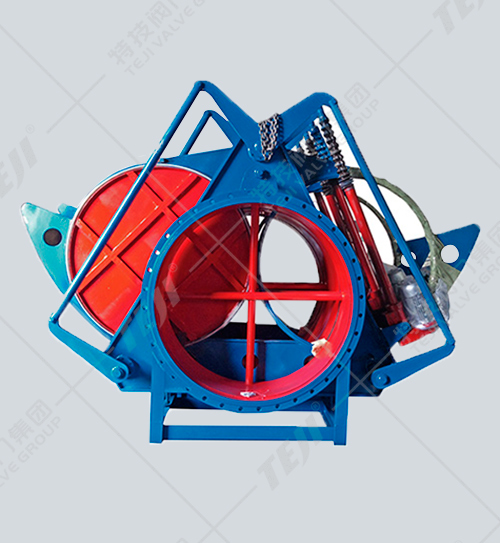

電動推桿扇形盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
產品特點
1、閥門在開關過程中，門板密封圈無磨損現象，密封性能穩定且密封圈易更換。
2、傳動運用連桿機構原理，結構簡單適用于環境苛刻的工作場地，傳遞行程準確并使夾緊機構的三處夾緊點的夾緊力均勻。
3、考慮到盲板閥的結構特點，對盲板閥兩處密封薄弱處進行剛性加強處理，使密封性能更加可靠。
4、電動推桿定位采用新型的電感電器，減少在發訊時可能產生不必要的火花，使用更安全。
5、由于煤氣流動時，容易對閥中的不銹鋼伸縮波紋管有沖刷磨損現象，本閥在設計時在管路里腔波紋管導流套采用耐磨性能好的16Mn鋼板同時增加其厚度。
6、密封圈材質選用耐高溫和耐煤氣較好的氟橡膠。
適用范圍
電動推桿盲板閥主要應用于各工礦企業，環境保護等行業的煤氣、空氣、煙氣等氣體介質管路中，作為切斷各種有毒、有害的可靠裝置。
工作原理
首先電動夾緊推桿通過電機驅動，將推力經過曲柄直接作用在主動夾緊螺紋閥桿上，使其旋轉并通過連桿機構使三根螺紋閥桿做同步旋轉，帶動各自相應的左、右閥桿螺母，使左閥體和中閥體在壓縮波紋管的同時以閥板為中心的相對移動，使門板密封圈完全脫離兩閥體密封圈。再啟動電動行走推桿推力將門板的盲圈和通圈更換，電動夾緊推桿再次動作，將夾緊門板橡膠密封圈，從而達到閥門密封。門板是由盲板和通圈組成，當加緊機構松開后門板旋轉變換位置即可實現閥門開關。
技術參數
公稱壓力PN(MPa) | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力(MPa) | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力(MPa) | 0.375 | 0.225 | 0.15 | 0.075 |
驅動源 | 電動裝置 | |||
適用溫度(℃) | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
-20-100 | -20-200 | -20-300 | ||
適用介質 | 煤氣等有毒,有害氣體 | |||
啟閉時間(S) | ≤ 60 | |||
主要零部件材料 | 閥體,閘板為碳鋼;絲桿為合金鋼;螺母為錳銅合金,球墨鑄鐵;伸縮器為不銹鋼 | |||
主要外形尺寸
公稱通徑DN（mm） | 外形尺寸（mm） | ||||
D | D1 | b | n-φd | L | |
300 | 440 | 395 | 18 | 12-φ22 | 500 |
350 | 490 | 445 | 18 | 12-φ22 | 600 |
400 | 540 | 495 | 24 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 26 | 20-φ22 | 600 |
600 | 755 | 705 | 26 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 600 |
800 | 975 | 920 | 35 | 24-φ30 | 800 |
900 | 1075 | 1020 | 35 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 35 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 35 | 36-φ30 | 800 |
1200 | 1375 | 1320 | 35 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 35 | 36-φ30 | 800 |
1400 | 1575 | 1520 | 35 | 36-φ30 | 800 |
1500 | 1675 | 1620 | 35 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 35 | 40-φ30 | 850 |
1800 | 1990 | 1930 | 35 | 44-φ30 | 1100 |
2000 | 2190 | 2130 | 35 | 46-φ30 | 1100 |
