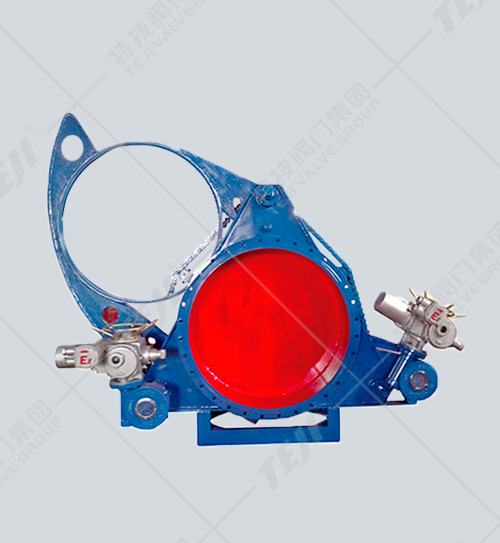

電動鏈條式盲板閥

產品型號：F9L43X
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃?xì)怏w
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品特點

電動鏈條式盲板閥又名電動扇形眼鏡閥，電動翻板閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。電動操作、工作平穩、啟動靈活動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。

主要性能參數

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.054
強度試驗壓力MPa	0.375	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	-20-100		-20-200	-20-300
適用介質	煤氣、其他可燃?xì)怏w
啟閉時間S	≤50
主要零部件材料	閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠

主要外形尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	720
1100	1275	1220	26	28-φ30	720
1200	1375	1320	26	32-φ30	730
1300	1475	1420	26	32-φ30	830
1400	1575	1520	26	36-φ30	830
1500	1675	1620	26	36-φ30	830
1600	1790	1730	26	40-φ30	830
