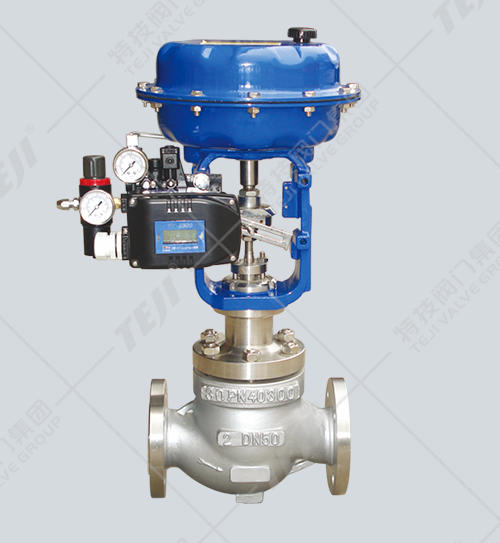

氣動薄膜籠式調節閥

技術參數
產品型號：CV3000
公稱通徑：DN40~200mm
公稱壓力：PN1.6~6.4MPa
環境溫度：-30～+70℃
主要材質：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）

產品概述

氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，流體通道呈S流線型，閥芯采用壓力平衡式結構，由閥籠窗口曲線確定閥的流量特性，還設有一個改善套筒周圍流體平穩流動的導流翼，因此壓降損失小，流量大，噪音小。

結構特點

氣動薄膜籠式調節閥封面是由一個閥芯與閥座間的金屬密封面和一個閥蓋與閥籠間的非金屬彈性密封結構組成，非金屬結構中采用了石墨墊片，其彈性和耐高溫性能有了很大提高。動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。

主要性能參數

閥體
形式	直通鑄造球型閥
公稱通徑	DN40-200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	籠式調節閥
閥內組件
閥芯型式	壓力平衡式閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等

執行器技術參數

執行機構
型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃
閥作用形式	氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)
附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要外形尺寸

公稱通徑 DN（mm）	H				C	φB	E
公稱通徑 DN（mm）	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）	C	φB	E
40	425	590	705	945	230	218	70
	500	665	780	1020	281	267
	590	760	875	1140	363	350
50	425	595	710	950	230	218	80
	500	670	785	1025	281	267
	595	765	875	1140	363	350
65	575	745/755	880	1130	281	267	88
	630	800/810	930	1180	363	350
	865	1035/1045	1165	1495	520	470
80	580	755/765	900	1135	281	267	98
	635	810/820	955	1190	363	350
	870	1045/1055	1190	1505	520	470
100	610	810/870	915	1150	281	267	113
	660	860/870	1020	1205	363	350
	890	1100/1110	1255	1520	520	470
	1420	1635	1820	2050	-	620
	1160	1375	1560	1790	-	445
150	785	1020/1045	1250	1385	363	350	170
	955	1190/1215	1425	1570	520	470
	1480	1740	1980	2110	-	620
	1220	1480	1720	1850	-	445
200	1090	1350	1580	1710	520	470	220
200	1585	1850	2145	2275	-	620	220
