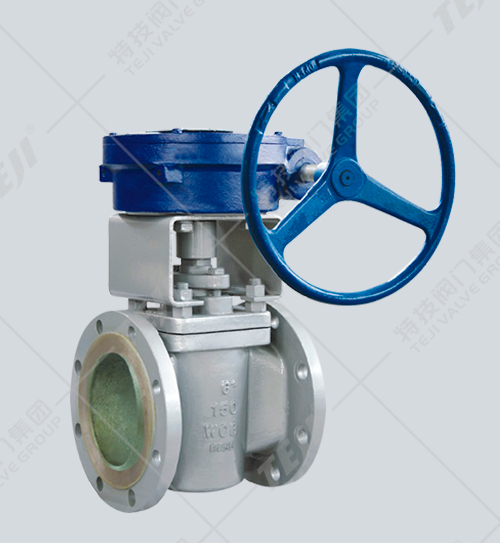

美標卡套式軟密封旋塞閥

產品型號：X343F
公稱通徑：NPS1/2"～16"
壓力范圍：Class150~600Lb
工作溫度：-29～180℃
主要材質：鑄鋼、碳鋼、不銹鋼
設計與制造：API600
結構長度：ANSI B16.10
法蘭尺寸：ANSI B16.5
對焊連接尺寸：ANSI B16.25
壓力-溫度：ANSI B16.34
試驗-檢驗：API 598

產品概述

美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lb，工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

結構特點

1、美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的360°金屬唇邊保護固定卡套；
2、閥門沒有空腔給介質積聚；
3、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；
4、雙向流動，使用安裝更方便；
5、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

主要性能參數

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15	11

主要零件材料

壓力級（Lb）	材料
	閥體、閥蓋	塞子	調節墊圈	調節墊片	O 形圈
150、300、600	鑄鋼	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增強聚四氟乙烯	氟橡膠
	不銹鋼
	超低碳不銹鋼

主要外形尺寸

壓力級（LB）	DN(mm)	NPS(in)	L	D0	H	重量/kg
150	15	1/2	108	120	85	2
	20	3/4	117	140	95	3
	25	1	127	140	105	4.5
	32	1-1/4	140	200	115	5.2
	40	1-1/2	165	250	125	7.5
	50	2	178	250	140	11
	65	2-1/2	190	300	150	12.5
	80	3	203	300	185	18
	100	4	229	350	200	23
	125	5	254	350	215	32
	150	6	267	200	455	52
	200	8	292	240	495	115
	250	10	330	280	555	195
	300	12	356	320	605	305
	350	14	686	320	680	325
	400	16	762	360	715	340
300	15	1/2	140	160	85	2.5
	20	3/4	152	160	95	4
	25	1	165	200	105	5
	32	1-1/4	178	250	115	6
	40	1-1/2	190	250	125	8.5
	50	2	216	300	140	13
	65	2-1/2	241	300	150	15
	80	3	283	350	185	24
	100	4	305	350	200	27
	125	5	381	400	225	40
	150	6	403	200	460	65
	200	8	419	240	495	145
	250	10	457	280	560	255
	300	12	502	320	610	325
	350	14	762	360	685	355
600	25	1	216	250	125	7
	32	1-1/4	229	250	135	8.2
	40	1-1/2	240	300	140	10.8
	50	2	292	350	150	12.5
	65	2-1/2	330	350	175	15.3
	80	3	356	400	195	25
	100	4	432	400	215	29.5
	150	6	559	280	500	70
