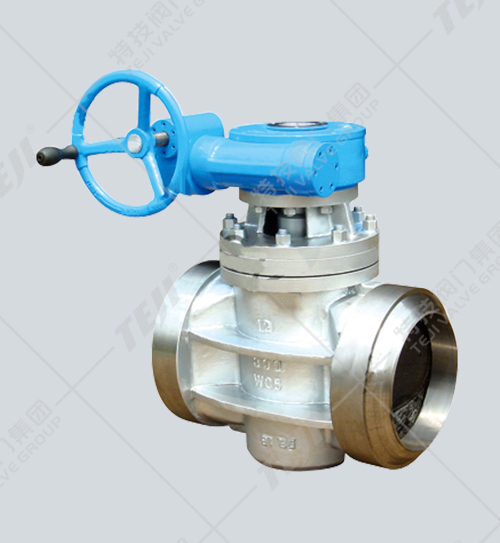

美標焊接卡套旋塞閥

產品型號：X361F
公稱通徑：NPS1/2"~12"
壓力范圍：Class150~600Lb
工作溫度：-29℃～+180℃
主體材質：HT250、WCB、A126CI、A216WCB、A352LCB、 CF8、CF8M、CF3、CF3M
驅動方式：手動、電動、蝸輪傳動
設計制造：API 599/API 6D
結構長度：ANSI B 16.10、DIN 3202
法蘭尺寸：ANSI B16.5、ANSI B 16.11、ANSI 16.25
壓力試驗：API598

產品概述

美標焊接卡套旋塞閥也稱美標承插焊式卡套旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。適用于公稱壓力CLASS150～CLASS600LB，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

結構特點

1、產品結構合理、密封可靠、性能優良、造型美觀。
2、承插焊卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

主要零件材料

零件名稱	閥體、閥蓋	旋塞	襯套、填料、墊片	螺栓
X361F-150（Lb）C	WCB	2Cr13	PTFE	35CrMo
X361F-150（Lb）C
X361F-150（Lb）P	CF8	304	PTFE	1Cr17Ni2
X361F-150（Lb）P
X361F-150（Lb）R	CF8M	316	PTFE	1Cr17Ni2
X361F-150（Lb）R

主要性能參數

型號	壓力級（LB）	試驗壓力PS（MPa）			適用介質	適用溫度（℃）聚四氟乙烯
型號	壓力級（LB）	殼體	密封（水）	低壓密封（氣）	適用介質	適用溫度（℃）聚四氟乙烯
X361F-150（LB）C	150	3	2.2	0.5~0.7	水、蒸汽、油品	≤150
X361F-300（LB）C	300	7.8	5.6
X361F-600（LB）C	600	15.3	11.2
X361F-150（LB）C	150	3	2.2	0.5~0.7	硝酸類	≤150
X361F-300（LB）C	300	7.8	5.6
X361F-600（LB）C	600	15.3	11.2
X361F-150（LB）C	150	3	2.2	0.5~0.7	硝酸類	≤150
X361F-300（LB）C	300	7.8	5.6
X361F-600（LB）C	600	15.3	11.2

主要連接尺寸（CLASS150-300Lb）

壓力級（Lb）	公稱通徑（in）	尺寸（mm）
壓力級（Lb）	公稱通徑（in）	d	d1	d2	L	b	H	Lo	Do
150Lb	1/2	13	21.8±0.1	36	108	10	110	175	-
	3/4	19	27.2±0.1	41	117	13	115	175	-
	1	25	33.9±0.1	49	127	13	115	175	-
	1-1/4	32	42.7±0.1	56	140	13	135	220
	1-1/2	38	48.8±0.1	65	165	13	140	280	-
	2	51	61.2±0.1	78	178	16	150	305	-
	2-1/2	64	74±0.2	90	190	16	165	350	-
	3	78	90±0.15	105	203	16	180	405	-
	4	102	115.6±0.15	126	229	19	380	-	300
300Lb	1/2	13	21.8±0.1	38	140	10	110	175	-
	3/4	19	27.2±0.1	43	152	13	115	175	-
	1	25	33.9±0.1	49	165	13	115	175	-
	1-1/4	32	42.7±0.1	56	178	13	135	220	-
	1-1/2	38	48.8±0.1	65	190	13	140	280	-
	2	51	61.2±0.1	78	216	16	150	305	-
	2-1/2	64	74±0.2	90105	241	16	165	350	-
	3	78	90±0.15	126	283	16	180	405	-
	4	102	115.6±0.15		305	19	380	-	300
	5	127			381
	6	152			403			-
	8	203			419			-

主要連接尺寸（CLASS600Lb）

壓力級（Lb）	公稱通徑（in）	尺寸（mm）
壓力級（Lb）	公稱通徑（in）	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	7-15	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	7-16	4-Ф19	115	175	-
	1	25	51	89	124	216	7-18	4-Ф19	115	175	-
	1-1/4	32	64	98.5	133	229	7-21	4-Ф19	135	220
	1-1/2	38	73	114.5	156	241	7-23	4-Ф22	140	280	-
	2	51	92	127	165	292	7-26	8-Ф19	150	305	-
	2-1/2	64	100	149	190	330	7-29	8-Ф22	165	380	-
	3	76	127	168	210	356	7-32	8-Ф22	180	450	-
	4	102	157	216	273	432	7-38	8-Ф25	380	-	300
	5	127	186	266.5	330	508	7-45	8-Ф29	460	-	300
	6	152	216	292	356	559	7-48	12-Ф29	520	-	320
	8	200	270	349	419	660	7-56	12-Ф32	580	-	320
	10	248	324	432	508	787	7-64	16-Ф35	620	-	350
	12	298	381	489	559	838	7-67	20-Ф35	680	-	380
