產品概述

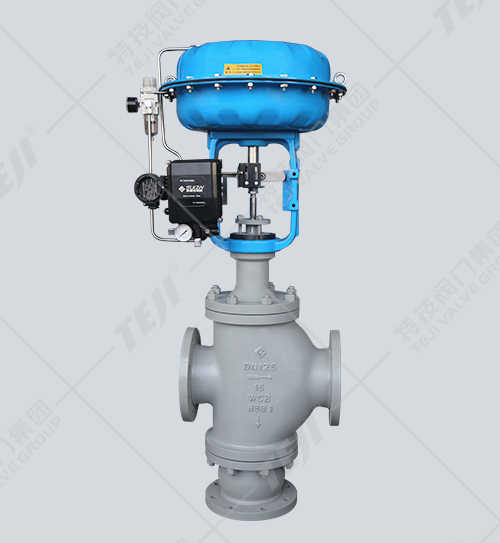

氣動薄膜雙座調節閥是由多彈簧氣動薄膜執行機構和直通雙導向式雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確等特點，以壓縮空氣傳動閥桿閥芯達到對流量介質的控制調節，可實現對工藝管路流體介質的自動調節控制，適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。廣泛應用于石油、化工、制藥、冶金、電站等工業控制領域，主要控制氣體、液體、蒸汽等介質。
結構特點
1、采用氣動薄膜執行機構配置定位器達到對流體介質的工藝參數精確調節控制；
2、執行器正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》；
3、執行器反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》；
4、雙座柱塞型閥芯，適用于壓差大、流量大且不是很清潔的介質和泄漏要求不嚴格的場合。
主要技術參數
| 公稱通徑(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允許壓差(MPa) | ≤ 公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | ||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 閥芯形式 | 雙座柱塞導向型閥芯 | ||||||||||||
| 流量特性 | 直線性、等百分比 | ||||||||||||
執行器技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
主要零件材質
| 1 | 底座 | WCB | 304 | 316 | 316L |
| 2 | 閥體 | WCB | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 閥座 | 304 | 304 | 316 | 316L |
| 5 | 銅套 | 黃銅 | |||
| 6 | 導向套 | 304 | 304 | 316 | 316L |
| 7 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 8 | 閥蓋 | WCB | 304 | 316 | 316L |
| 9 | 閥桿 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
| 12 | 螺栓 | 25 | 0Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
主要連接尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
