產品概述

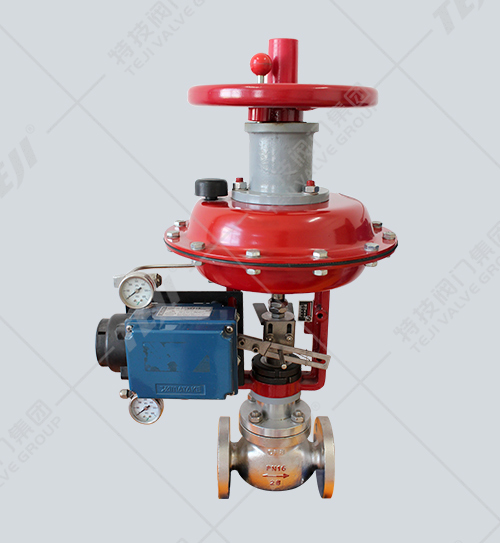

       帶手輪氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。

產品特點

1、頂導向單座調節閥，結構緊湊，部件少、易維修。

2、金屬閥芯適合多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。

3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30。

4、可調范圍大，固有可調比為50。

5、執行機構采用多彈簧結構，高度減少30％、重量減輕30％。

6、ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。

7、ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

主要零件材料

主要技術參數

注：本產品性能指標貫徹GB/T4213-92標準。

主要外形連接尺寸
