產品概述

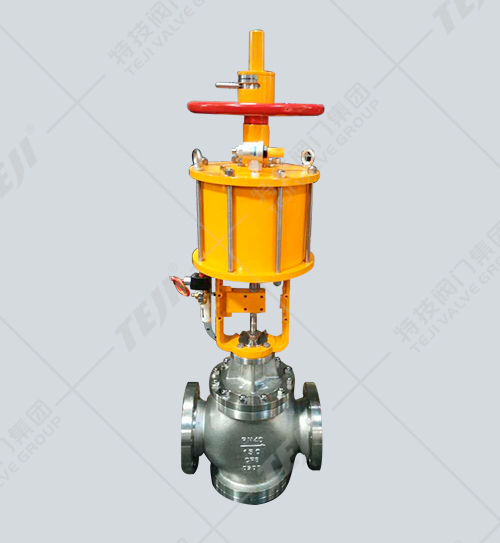

氣動活塞式三通切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
產品特點
1、氣動活塞式三通切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
2、當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。
主要性能參數
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 閥座直徑 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可與本公司 商洽生產 | |||
| 額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||||
| 公稱壓力 MPa | 4.0(JB/T79·2-94) | ||||||||||||||
| 行程 mm | 16 | 25 | 40 | 60 | |||||||||||
| 介質溫度 ℃ | -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； | ||||||||||||||
| 流量特性 | 兩位快開式 | ||||||||||||||
| 配執行機構 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | |||||||||||
| 法蘭尺寸、型式 | 按JB/T79.2-94凹式（常、中、高溫）；按JB/T79.3-94榫槽式（低溫） | ||||||||||||||
| 閥體材質 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||||||||
執行機構技術參數
| 型號 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
| 活塞直徑 mm | 150 | 200 | 300 | 400 |
| 有效面積 cm2 | 175 | 305 | 700 | 1245 |
| 行程 mm | 16 | 25 | 40 | 60 |
| 進氣孔螺紋 | M16×1.5 | M20×1.5 | M24×2 | |
| 最大輸出力 N | 7200 | 12800 | 29300 | 5200 |
| 可配附件 | 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 | |||
| 操作氣源壓力 KPa | 500 | |||
主要性能指標
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 泄漏量 滴/min | 軟密封 | 0 | ||||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
| 切斷時間 S | 1～2 | 2～4 | ||||||||||
額定行程偏差% | ±10 | |||||||||||
主要外形連接尺寸
公稱通徑 DN | L | H2 | 帶手輪 | 不帶手輪 | |||||
| H | H1 | H3 | 重量kg | H | H1 | 重量kg | |||
| 20 | 180 | 53 | 662 | 447 | 222 | 39 | 574 | 359 | 26 |
| 25 | 190 | 111 | 732 | 46 | 644 | 33 | |||
| 32 | 210 | 117 | 744 | 48 | 656 | 35 | |||
| 40 | 230 | 131 | 885 | 570 | 280 | 85 | 778 | 463 | 61 |
| 50 | 255 | 146 | 915 | 89 | 808 | 65 | |||
| 65 | 285 | 181 | 1131 | 706 | 389 | 135 | 969 | 542 | 97 |
| 80 | 310 | 190 | 1147 | 143 | 983 | 99 | |||
| 100 | 355 | 194 | 1155 | 163 | 991 | 109 | |||
| 125 | 425 | 256 | 1588 | 1022 | 305 | 1305 | 739 | 218 | |
| 150 | 460 | 266 | 1608 | 331 | 1325 | 244 | |||
| 200 | 560 | 289 | 1659 | 445 | 1376 | 358 | |||
