產品概述

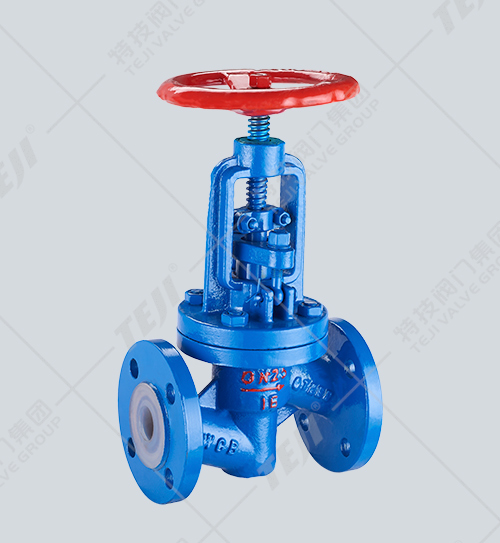

法蘭式襯氟截止閥的瓣與閥桿設計為一體結構，所有內件與介質接觸部位全部采用襯氟包裹，具有良好的防腐性能。具有結構緊湊、啟閉靈活、行程短等優點。被廣泛應用帶腐蝕性介質或者在石油、化工等管路系統中做截斷介質用，襯氟截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
主要結構特點
1、法蘭式襯氟截止閥的結構較簡單,制造與維修都較方便。啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
2、法蘭式襯氟截止閥有三種結構形式。直通式、直流式、角式，其中直通式為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中很小的。
3、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。更換零件襯里材質可適用于各種介質。
主要性能規范
| 襯里、閥座 | 適用溫度（℃） | 適用介質 |
| PTFE（F4） | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
主要零部件材料表
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣、閥桿 | 35 | 1Cr13 | 1Cr18NI9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 活節螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
4 | 襯里層/閥座 | 襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
5 | 填料 | PTFE（F4） PTFE（F4） | |||||
6 | 填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
7 | 閥桿螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | |||||
8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
10 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
主要外形和連接尺寸
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
PN 1.0MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 235 | 260 | 6.5 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 240 | 265 | 7 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 7.87 |
32 | 1-1/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 255 | 285 | 11 |
40 | 1-1/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 315 | 13 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 295 | 330 | 15 |
65 | 2-1/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 350 | 395 | 23 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 240 | 395 | 445 | 38 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 450 | 490 | 42 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 280 | 525 | 555 | 55 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 320 | 605 | 645 | 77 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 360 | 645 | 765 | 135 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 400 | 685 | 805 | 220 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 400 | 710 | 814 | 277 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 450 | 750 | 855 | 320 |
PN 1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.6 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 270 | 8.2 |
32 | 1-1/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
40 | 1-1/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 320 | 14 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 300 | 335 | 18 |
65 | 2-1/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 26 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 240 | 400 | 450 | 40 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 280 | 530 | 560 | 65 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 610 | 650 | 85 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 360 | 650 | 770 | 150 |
250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 400 | 690 | 810 | 245 |
300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 400 | 730 | 845 | 295 |
