產品概述

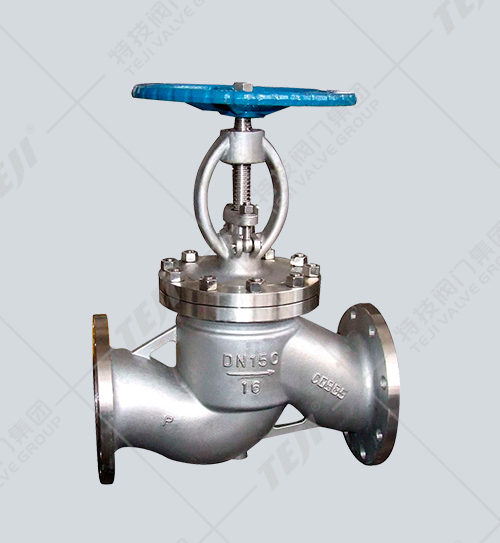

不銹鋼截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工、船舶、醫藥、食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。不銹鋼截止閥是使用廣泛的一種閥門，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。
產品特點
1、不銹鋼截止閥結構比閘閥簡單，制造與維修都比較方便。密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
2、不銹鋼截止閥啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
主要性能規范
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度（℃） | 適用介質 | ||
| 強度（水）（Mpa） | 密封（水）空氣（Mpa） | 低壓密封空氣（Mpa） | ||||
| J41W-16P（R） | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
| J41W-25P（R） | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
| ACETIC ACID | ||||||
| 醋酸類 | ||||||
| NITRIV ACID | ||||||
| 硝酸類 | ||||||
| J41W-40P（R） | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETIC ACID |
| J41W-64P（R） | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
主要零件材質
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 閥桿 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 壓蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
主要連接尺寸及重量（PN1.6MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
| 重量 | kg | 5 | 6.5 | 7 | 13.5 | 16 | 32 | 45 | 60 | 80 | 107 | 134 | 268 | 449 | 663 | 750 | 1170 |
主要連接尺寸及重量（PN2.5MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
| 重量 | kg | 5 | 6.5 | 7 | 13.5 | 16 | 32 | 45 | 60 | 80 | 107 | 134 | 268 | 449 | 663 | 750 | 1170 |
主要連接尺寸及重量（PN4.0MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
| W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
| 重量 | kg | 5 | 6.5 | 7 | 13.5 | 16 | 32 | 45 | 60 | 80 | 107 | 134 | 268 | 491 | 705 | 850 | 1234 |
主要連接尺寸及重量（PN6.4MPa）
| 尺寸 | DN | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | mm | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | 550 |
| H | mm | 195 | 228 | 250 | 325 | 360 | 410 | 450 | 485 | 537 | 646 |
| W | mm | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 360 | 400 | 450 |
| 重量 | kg | 10 | 13 | 15 | 19 | 25 | 35 | 48 | 56 | 125 | 157 |
主要連接尺寸及重量（PN10.0MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | mm | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | 900 |
| H | mm | 195 | 228 | 250 | 325 | 360 | 410 | 450 | 485 | 537 | 840 | 925 | 1015 | 1200 | |
| W | mm | 100 | 100 | 120 | 160 | 160 | 180 | 200 | 200 | 240 | - | - | - | - | - |
| 重量 | kg | 10 | 12 | 17 | 25 | 30 | 40 | 68 | 92 | 107 | - | 310 | 590 | 850 | 1040 |
主要連接尺寸及重量（PN16.0MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | mm | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 |
| H | mm | 148 | 156 | 175 | 200 | 231 | 262 | 470 | 500 | 557 | 613 | 671 | 765 |
| W | mm | 100 | 100 | 120 | 140 | 160 | 180 | 360 | 400 | 450 | 450 | 500 | 500 |
| 重量 | kg | 4.64 | 7.42 | 10.07 | 12.3 | 15.2 | 29.71 | 65 | 83 | 125 | 175 | 249 | 375 |
