產品概述

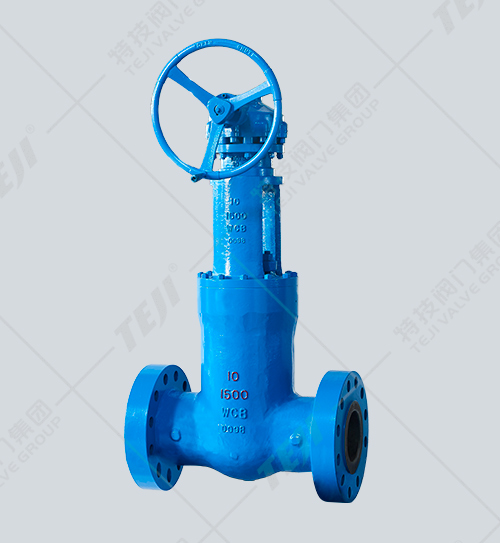

美標高壓自密封閘閥適用于Class900-1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
結構特點
1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
2、閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，運動密封副硬度高，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、制造按ANSI B16.34、E101標準，可與進口直接配套使用。
壓力試驗
| 公稱壓力 PN(Lb) | 強度試驗 | 水密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
主要零件材料
| 殼體 | ASTM A216 WCB | ASTM A351 CF8 | |||
| 閘板 | WCB | CF8 | CF8M | Monel | |
| 閥桿 | F6a | F304 | F316 | Monel | F304 |
| 閘板密封面 | 13Cr 13Cr STL | STL | 316 STL | Monel | 304 STL |
| 閥座密封面 | 13Cr STL STL | STL | 316 STL | Morel | STL STL |
主要外形及結構尺寸
| 壓力級(LB) | DN | NPS | L | d | H | W | H1 | W1 | H2 | W2 | ||
| (mm) | inch | |||||||||||
| BW | RTJ | BW | ||||||||||
| 600(PN110) | 50 | 2 | 292 | 295 | 292 | 51 | 444 | 200 | - | - | 550 | 590 |
| 65 | 2-1/2 | 330 | 333 | 330 | 64 | 500 | 250 | - | - | 600 | 590 | |
| 80 | 3 | 356 | 359 | 356 | 76 | 558 | 280 | 585 | 310 | 660 | 590 | |
| 100 | 4 | 432 | 435 | 432 | 102 | 665 | 300 | 695 | 310 | 780 | 590 | |
| 125 | 5 | 508 | 511 | 508 | 127 | 760 | 350 | 790 | 310 | 850 | 810 | |
| 150 | 6 | 559 | 562 | 559 | 152 | 868 | 450 | 900 | 310 | 990 | 830 | |
| 200 | 8 | 660 | 664 | 660 | 203 | 1073 | 500 | 1110 | 310 | 1130 | 830 | |
| 250 | 10 | 787 | 791 | 787 | 254 | 1263 | 650 | 1300 | 460 | 1360 | 870 | |
| 300 | 12 | 838 | 841 | 838 | 305 | 1600 | 700 | 1650 | 460 | 1520 | 870 | |
| 350 | 14 | 889 | 892 | 889 | 337 | 1692 | 900 | 1750 | 460 | 1730 | 1170 | |
| 400 | 16 | 991 | 994 | 991 | 406.5 | 1835 | 900 | 1900 | 460 | 1840 | 1170 | |
| 900(PN150) | 50 | 2 | 368 | 371 | 368 | 51 | 458 | 280 | - | - | 832 | 590 |
| 65 | 2-1/2 | 419 | 422 | 419 | 62 | 550 | 280 | - | - | 880 | 590 | |
| 80 | 3 | 381 | 384 | 381 | 74 | 610 | 300 | 660 | 310 | 910 | 590 | |
| 100 | 4 | 457 | 460 | 457 | 100 | 702 | 350 | 750 | 310 | 1020 | 590 | |
| 125 | 5 | 559 | 562 | 559 | 125 | 850 | 400 | 900 | 310 | - | - | |
| 150 | 6 | 610 | 613 | 610 | 150 | 980 | 500 | 1060 | 460 | 1060 | 830 | |
| 200 | 8 | 737 | 740 | 737 | 201 | 1100 | 650 | 1140 | 460 | 1150 | 830 | |
| 250 | 10 | 838 | 841 | 838 | 252 | 1320 | 700 | 1370 | 460 | 1320 | 870 | |
| 300 | 12 | 965 | 968 | 965 | 303 | 1500 | 900 | 1560 | 460 | 1580 | 870 | |
| 350 | 14 | 1029 | 1038 | 1029 | 322 | 1900 | 900 | 1950 | 600 | 1660 | 1170 | |
| 400 | 16 | 1130 | 1140 | 1130 | 373 | 2050 | 900 | 2100 | 600 | 1780 | 1170 | |
| 1500(PN260) | 50 | 2 | 368 | 371 | 368 | 49 | 510 | 280 | - | - | - | - |
| 65 | 2-1/2 | 419 | 422 | 419 | 62 | 560 | 300 | - | - | - | - | |
| 80 | 3 | 470 | 473 | 470 | 74 | 620 | 350 | 670 | 310 | 960 | 590 | |
| 100 | 4 | 546 | 549 | 546 | 100 | 728 | 400 | 770 | 310 | 1040 | 810 | |
| 125 | 5 | 673 | 676 | 673 | 125 | 870 | 450 | 920 | 310 | - | - | |
| 150 | 6 | 705 | 711 | 705 | 144 | 1000 | 500 | 1070 | 460 | 1250 | 830 | |
| 200 | 8 | 832 | 841 | 832 | 192 | 1130 | 750 | 1180 | 460 | 1600 | 870 | |
| 250 | 10 | 991 | 1000 | 991 | 239 | 1360 | 900 | 1410 | 600 | 2150 | 870 | |
| 300 | 12 | 1130 | 1146 | 1130 | 287 | - | - | 1620 | 600 | 2380 | 1170 | |
| 350 | 14 | 1257 | 1276 | 1257 | 315 | - | - | 2020 | 600 | 2580 | 1170 | |
